 الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس

اذهب الى الأسفل
كاتب الموضوعرسالة
aboasala
Admin



عدد المساهمات : 1833
تاريخ التسجيل : 15/03/2009
العمر : 46

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  Empty
مُساهمةموضوع: الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس    الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  Icon_minitimeالجمعة 09 يوليو 2010, 8:32 am



البرنامج ده يا جماعه وظيفتو ان هيخلينا نعمل Configuration للميكروتيك من على بيئه الويندوز عادي ... استنو كده!!!... عارفين زي ايه ؟؟ زي بالظبط الروترات بتاعتنا في البيت ... هوا احنا مش لما بنيجي نتصل بالشركة عشان تعملنا الConfiguration بندخل على صفحة الروتر من على الويندوز عن طريق صفحة الاكسبلولر ؟؟؟؟ وساعتها بيطلعنا الـ GUI او من غير فزلكة Graphical User Interface او من غير فزلكة اكتر .. شاشه بتمكني اني اتعامل مع خصائص الروتر والاعدادات بتاعتها بشكل اسهل للمستخدم .. عشان احنا مش هنقدر ندخل جوا الروتر ذات نفسو ونعملو Configuration لاننها مش فاهمين البرمجة اللي متبرمج بيها صح ؟؟
هيا نفس الطريقه بالظبط ... الـ Winbox ده عباره عن Interface او اداه بتساعدك انك تظبط الخصائص بتاعت السيرفر بس من على جهاز متسطب عليه ويندوز ... يعني معنى ذلك .. انك هتوصل كارت من الكروت بالروتر والكارت التاني بسويتش مثلا ... ومن اي حته بأه في الشبكة او من على اي جهاز في الشبكة ونزلت عليه الـ winbox تقدر تفتح الـ Mikrotek وتظبط الخصائص بتاعتو ...

تابع معى الصور للدخول للميكروتك

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  113

في الصورة دي ... ممكن يوضح كلامي شوية ... لان انا اهو منزلو على الديسك توب من على جهاز شغال بويندوز على الشبكة ... غير الجهاز اللي احنا سطبنا عليه الـميكروتك...


3-هفتح البرنامج زي كده..

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  215


4-وبعدين ادوس على الزرار اللي عليه النقط اللي هوا فيه المسطيل بتاع Connect to اللي هوا موجود في الصورة دي

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  313


5-وبعد اختار اللي هيظهر في الاختيارات وادوس عليه وادوس Connect زي الصورة دي

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  412

6-وبعد كده هيحمل شوية صغيرين

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  512


وبكده نكون دخلنا على الميكروتيك من على جهاز عليه ويندوز ودي الصورة بتاعتو بعد ما دخلنا

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  New_611


شرح تغيير الاعدادات


بعد اما خلاص تم بحمد الله ودخلنا على الـ Mikrotik دلوأتي جه وقت التظبيط ومعايا كده خطوة خطوة ان شاء الله
كونت نوهت انا قبل كده بالنسبه للناس اللي كانو عاملين الايزا هحتاج افكرهم بحاجة .. فاكرين اول خطوة عملناها في الايزا كانت ايه ؟؟؟


... اللي هيا كانت تعديل اسامي الكروت
هنا هنعمل نفس الخطوة برضو وهتكون اول خطوة لينا زي ما هوا موجود في الصورة

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  712


اللي هيا كانت في الايزا Local area connection1 و Local area connection 2
دبل كليل على ethernet1 واخليه wan حسب الصورة كانت في الايزا External

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  811

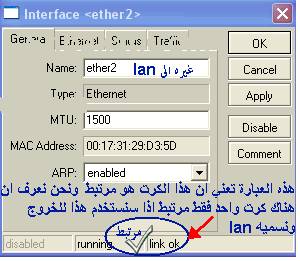

عد كده دبل كليك على ethernet2 واخليه Lan زي ما مكتوب في الصورة اللي هيا كانت في الايزا Internal

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  911


وزي ما مشروح على الصورة المنقوله ... مش هعرف اضيف اي تعليق عليهم


بكده نكون خلصنا من حته التسمية ... هنيجي للجزء الخاص بأيبيهات الكروت ونركز شوية عشان الحته دي ناس كتير بتتلغبط فيها ...
طبعا احنا خلاص وصلنا الروتر بكارت من الكروت ووصلنا سويتش بالكارت التاني الخاص بالشبكة
على فرض ان احنا عندنا الروتر الايبي بتاعو مثلا زي ما انا عامل عندي 192.168.0.1 يبقى المفروض هنخلي الكارت اللي واصل بالروتر الايبي بتاعو 192.168.0.2 وده كلام منطقي ... صح ؟؟ اه صح


وعشان نعمل الحوار ده .. بعد ما نفتح الـ Mikrotik من الـ winbox زي ما قولنا قبل كده ... هنيجي على قايمة IP ونختار Addresses زي ما هوا موضح في الصورة

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1012

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1113

دوس على Addresses هتظهر الويندو ده

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1212


هدوس بأه على علامه الزائد الحمرا عشان تظهر الويندو دي

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1312


هنا بأه هنحط الايبيهات بتاعت الكروت اللي في الميكوتيك بما فيهم الكارت اللي متوصل بالروتر اللي احنا اتفقنا فوق اللي احنا هنخلي الاييبي بتاعو 192.168.0.2
عند كلمة address هشيل الاصفار اللي موجودة واحط مكانها 192.168.0.2/24 زي ما هوا مكتوب كده ناس هيقولولي ايه الـ 24 دي هقولو الماسك بتاع النتورك اللي هوا 255.255.255.0 ده معناها ... استنو لسه مش خلصنا ... هنختار من تحت من عند كلمة interface الكارت اللي متوصل عليه الايبي ده اللي هوا الـ wan لان احنا اتفقنا قبل كده انو متوصل بالروتر ... ولا انتو نسيتو ؟؟
كده خلصنا كارت الـ wan او الـ Externa
زى الصورة دى

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1512

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1612


وبكده نكون خلصنا الكارت اللي واصل بالروتر ... احنا ماشيين خطوة خطوة اهو
نيجي بأه للكارت اللي واصل بالسويتش اللي هيدي الناس النت واللي هوا هيكون بالنبسه للناس الجيت واي
وعلى فرض زي ما انا عامل عندي برضو .. ان الجيت واي بتاع الناس هوا 192.168.1.1 هنخلي الايبي بتاع الكارت اللي متوصل بالسويتش 192.168.1.1
نفس الكلام ... هندوس على زرار الزائد الاحمر ونفس الخطوات اللي فاتت ... بس المره دي عند الـ address هخليها 192.168.1.1 وعند الـ Interface تحت هخليها lan وفي الآخر OK زي ما في الصورة

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1712


عشان يبقى الشكل النهائي عندنا هوا

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1812


هيجي واحد واخد بالو .. يسألني ... طيب وهوا الميكروتيك .. ايه اللي عرفو .. ان في روتر متوصل والايبي بتاعو 192.168.0.1 زي ما اتفقنا .. ؟؟؟
ساعتها هقولك ... هوا اكيد مش هيعرف كده من نفسو ... عشان كده هنعرفو احنا
افتح قايمة IP وبعدين Routes زي ما في الصورة

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  1912


اول ما تدوس على routes هيظهرلك الشكل ده

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  2011


ايه ده .. ؟؟؟ ايوة دول الحاجات اللي احنا لسه معرفنها من شوية ... لكن هنضيف هنا الحته بتاعت الروتر اللي احنا لسه قايلنها .. ان احنا لازم نعرف الميكروتيك انو متوصل بروتر الايبي بتاعو 192.168.0.1
وبدام قولنا هنضيف يبقى هندوس على علامة الزائد زي ما في الصورة... وهنغير الـ gateway ونخليه 192.168.0.1 وندوس Ok زي ما في الصورة

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  2111


عشان يبقى الشكل في النهايه

الشرح الكامل لسيرفر الميكروتك عن طريق برنامج الوين بوكس  2211

ولو لاحظتو انو من نفسو في الخانة بتاعت الـ Interface كتب wan عشان عرف ان الايبي ده في الرينج بتاع الكارت اللي متوصل بالروتر وده دليل ان احنا ماشيين صح بأذن الله.


كده انتهينا من تظبيط الكروت ... بس لسه برضو مافيش نت خرج للناس لأن لسه فاضلنا كذا حاجة
اولها الـ DNS وعشان نعرف الميكروتيك بالـ DNS هندخل على قايمة IP ومنها DNS

هيظهر ويندو فاضي مش فيه حاجة ... نختار منو كلمة Settings وبعد كده هندخل الـ DNS بتاعنا الـ primary و الـ secondry ...طبعا الارقام اللي انا هاططها في الصورة ددي بتاعت TEdata











========================================

شاهدوا كل جديد من خلال موقعنا www.aboasala.hooxs.com


وأذكروا الله كثيرا الا بذكر الله تطمئن القلوب
